蝶阀系列 / 产品 2568

三偏心，金属硬密封，对夹式或法兰连接蝶阀 Class300

Name: 三偏心，金属硬密封，对夹式或法兰连接蝶阀 Class300
Brand: ZGV
SKU: 2568

分类蝶阀系列

产品编号2568

销售支持提交询盘

等级Class300

结构三偏心

密封金属对金属密封

连接对夹式或法兰连接

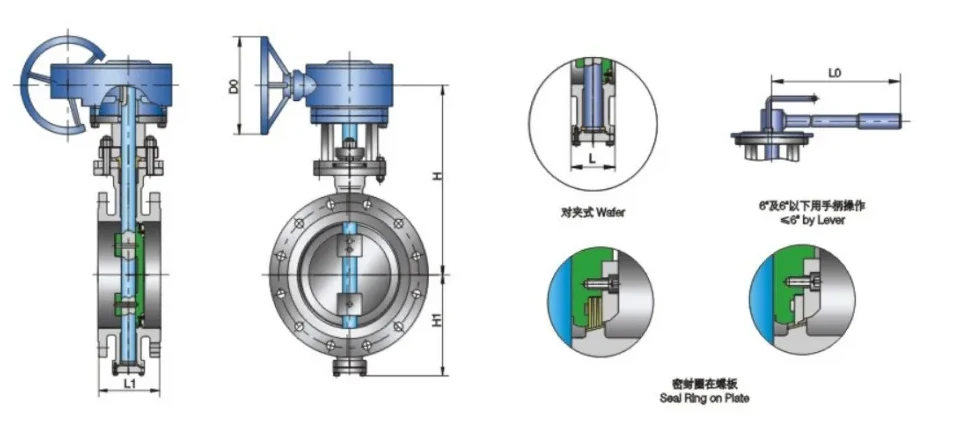

结构与选型说明

≤6" 驱动手柄操作

结构长度API 609; MSS SP-68

法兰端ASME B16.5 & ASME B16.47

其它端部请在订单中注明

尺寸与重量

单位和空值按表格数据展示。

规格(in)	L(mm)	L1(mm)	H1(mm)	H(mm)	D0(mm)	L0(mm)	重量(Kg) · 对夹 Wafer	重量(Kg) · 凸耳 Lug	重量(Kg) · 法兰（Short Pattern）
3	48	180	125	155	--	180	13	15	29
4	54	190	147	162	--	200	18	21	35
6	59	210	166	240	--	300	29	33	81
8	73	230	215	375	180	--	38	42	94
10	83	250	238	396	180	--	58	63	156
12	92	270	283	446	180	--	91	86	183
14	117	290	302	472	315	--	121	131	239
16	133	310	338	555	350	--	153	165	302
18	149	330	381	605	400	--	197	211	346
20	159	350	408	638	480	--	215	238	434
24	181	390	495	738	480	--	443	465	638
