三偏心，金属硬密封，对夹式或法兰连接蝶阀 Class150

Name: 三偏心，金属硬密封，对夹式或法兰连接蝶阀 Class150
Brand: ZGV
SKU: 2567

分类蝶阀系列

产品编号2567

销售支持提交询盘

等级Class150

结构三偏心

密封金属对金属密封

连接对夹式或法兰连接

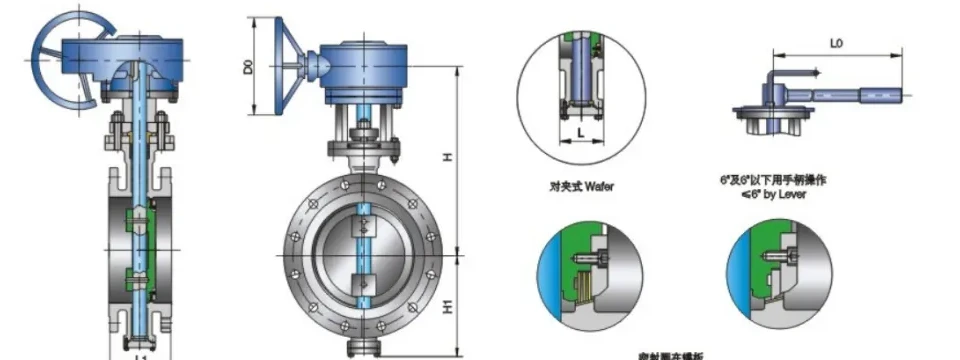

结构与选型说明

≤6" 驱动手柄操作

结构长度API 609; MSS SP-68

法兰端ASME B16.5 & ASME B16.47

其它端部请在订单中注明

尺寸与重量

单位和空值按表格数据展示。

规格(in)	L(mm)	L1(mm)	H1(mm)	H(mm)	D0(mm)	L0(mm)	重量(Kg) · 对夹 Wafer	重量(Kg) · 凸耳 Lug	重量(Kg) · 法兰（Short Pattern）
2	43	108	110	135	--	150	10	11	20
3	48	114	125	155	--	180	11	13	29
4	54	127	147	162	--	200	13	16	33
6	57	140	166	240	--	300	26	28	74
8	64	152	215	375	180	--	36	43	86
10	71	165	238	396	180	--	53	64	142
12	81	178	283	446	180	--	74	86	167
14	92	190	302	472	315	--	110	127	218
16	102	216	338	555	350	--	138	159	275
18	114	222	381	605	400	--	180	211	315
20	127	229	408	638	480	--	196	225	395
24	154	267	495	738	480	--	400	462	580
28	165	292	561	976	480	--	560	655	657
30	190	318	590	1016	610	--	685	812	717
32	190	318	650	1160	610	--	726	868	880
36	203	330	700	1205	480	--	920	1056	1042
40	216	410	750	1294	480	--	1283	1470	1760
42	229	410	780	1350	480	--	1488	1723	1820
48	254	470	892	1523	480	--	1645	1895	2660
