结构与选型说明
驱动、端部与标准
≤6" 驱动手柄操作
≥8" 驱动蜗轮传动
法兰端ASME B16.5 & ASME B16.47
结构长度API 609; MSS SP-68
产品参数
设计、材质与尺寸。
等级Class150
结构同心结构
阀座橡胶阀座 · NBR
连接法兰连接
尺寸与重量
尺寸与重量
单位和空值按表格数据展示。
| 规格(in) | L(mm) | L1(mm) | H1(mm) | H(mm) | D0(mm) | L0(mm) | 重量(Kg) |
|---|---|---|---|---|---|---|---|
| 2 | 43 | 108 | 110 | 135 | -- | 150 | 20 |
| 3 | 48 | 114 | 125 | 155 | -- | 180 | 29 |
| 4 | 54 | 127 | 147 | 162 | -- | 200 | 33 |
| 6 | 57 | 140 | 166 | 240 | -- | 300 | 74 |
| 8 | 64 | 152 | 215 | 375 | 180 | -- | 86 |
| 10 | 71 | 165 | 238 | 396 | 180 | -- | 142 |
| 12 | 81 | 178 | 283 | 446 | 180 | -- | 167 |
| 14 | 92 | 190 | 302 | 472 | 315 | -- | 218 |
| 16 | 102 | 216 | 338 | 555 | 350 | -- | 275 |
| 18 | 114 | 222 | 381 | 605 | 400 | -- | 315 |
| 20 | 127 | 229 | 408 | 638 | 480 | -- | 395 |
| 24 | 154 | 267 | 495 | 738 | 480 | -- | 580 |
| 28 | 165 | 292 | 561 | 976 | 480 | -- | 657 |
| 30 | 190 | 318 | 590 | 1016 | 610 | -- | 717 |
| 32 | 190 | 318 | 650 | 1160 | 610 | -- | 880 |
| 36 | 203 | 330 | 700 | 1205 | 480 | -- | 1042 |
| 40 | 216 | 410 | 750 | 1294 | 480 | -- | 1760 |
| 42 | 229 | 410 | 780 | 1350 | 480 | -- | 1820 |
| 48 | 254 | 470 | 892 | 1523 | 480 | -- | 2660 |

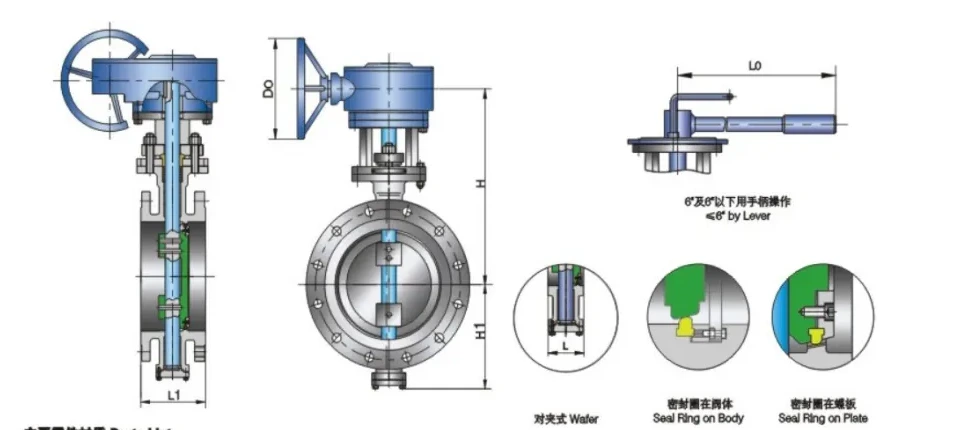

结构图与产品视图
产品结构与视图。
产品参数
技术数据表。
主要零件材质
Class150 · 主要零件材质
| 部件 | 材料 |
|---|---|
| 阀体 | ASTM A216 Gr.WCB |
| 填料压板 | ASTM A105 |
| 阀座 | NBR |
| 止推垫圈 | 304 + PTFE |
| 碟板 | ASTM A216 WCB |
| 衬套 | ASTM A276 410 |
| 阀杆 | ASTM A276 410 |
| 填料 | Flexible Graphite |
