结构与选型说明
驱动、端部与标准
≤6" 驱动手柄操作
>6" 驱动蜗轮传动
法兰端ASME B16.5 & ASME B16.47
结构长度API 609; MSS SP-68
其它端部请在订单中注明
产品参数
设计、材质与尺寸。
等级Class150
结构同心结构
阀座橡胶阀座 · NBR
连接对夹式
尺寸与重量
尺寸与重量
单位和空值按表格数据展示。
| 规格(in) | L(mm) | H1(mm) | H(mm) | D0(mm) | L0(mm) | 重量(Kg) · 对夹 Wafer | 重量(Kg) · 凸耳 Lug |
|---|---|---|---|---|---|---|---|
| 2 | 43 | 74 | 180 | 160 | 200 | 10 | 11 |
| 2-1/2 | 46 | 79 | 196 | 160 | 200 | 10 | 12 |
| 3 | 46 | 85 | 205 | 160 | 200 | 11 | 13 |
| 4 | 52 | 101 | 215 | 160 | 200 | 12 | 15 |
| 5 | 56 | 112 | 230 | 160 | 240 | 14 | 18 |
| 6 | 56 | 125 | 245 | 240 | 240 | 16 | 19 |
| 8 | 60 | 160 | 280 | 240 | 240 | 20 | 24 |
| 10 | 68 | 192 | 315 | 240 | 280 | 28 | 34 |
| 12 | 78 | 242 | 355 | 310 | 280 | 39 | 46 |
| 14 | 78 | 277 | 410 | 310 | -- | 67 | 77 |
| 16 | 102 | 302 | 425 | 310 | -- | 89 | 108 |
| 18 | 114 | 341 | 462 | 310 | -- | 109 | 125 |
| 20 | 127 | 366 | 495 | 310 | -- | 128 | 168 |
| 24 | 154 | 424 | 586 | 310 | -- | 230 | 280 |
| 30 | 165 | 520 | 690 | 400 | -- | 284 | 312 |
| 36 | 200 | 590 | 738 | 400 | -- | 368 | 442 |
| 42 | 251 | 656 | 838 | 400 | -- | 713 | 856 |
| 48 | 276 | 720 | 945 | 640 | -- | 864 | 1010 |

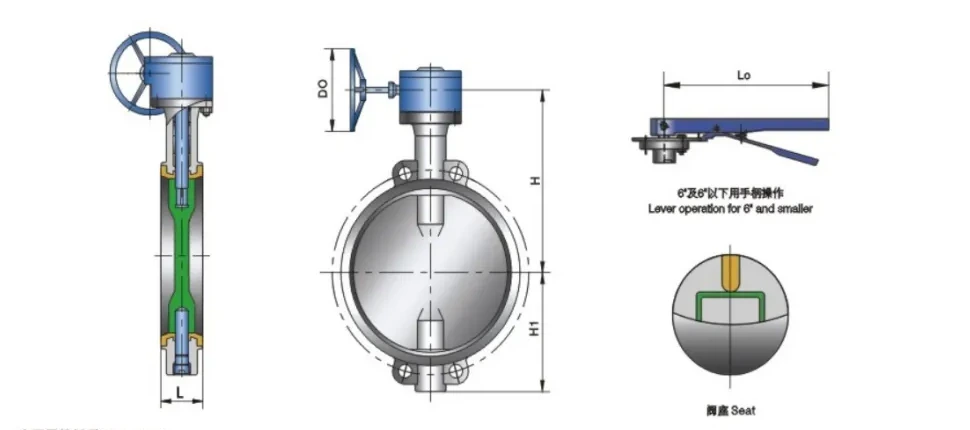

结构图与产品视图
产品结构与视图。
产品参数
技术数据表。
主要零件材质
Class150 · 主要零件材质
| 部件 | 材料 |
|---|---|
| 阀体 | ASTM A216 WCB |
| 阀杆 | ASTM A276 410 |
| 阀座 | NBR |
| 止推垫圈 | 304 + PTFE |
| 碟板 | WCB |
| O 型圈 | NBR |
尺寸与重量
Class150 · 尺寸与重量
| 规格(in) | L(mm) | H1(mm) | H(mm) | D₀(mm) | L₀(mm) | 对夹重量(kg) | 凸耳重量(kg) |
|---|---|---|---|---|---|---|---|
| 2 | 43 | 74 | 180 | 160 | 200 | 10 | 11 |
| 2-1/2 | 46 | 79 | 196 | 160 | 200 | 10 | 12 |
| 3 | 46 | 85 | 205 | 160 | 200 | 11 | 13 |
| 4 | 52 | 101 | 215 | 160 | 200 | 12 | 15 |
| 5 | 56 | 112 | 230 | 160 | 240 | 14 | 18 |
| 6 | 56 | 125 | 245 | 240 | 240 | 16 | 19 |
| 8 | 60 | 160 | 280 | 240 | 240 | 20 | 24 |
| 10 | 68 | 192 | 315 | 240 | 280 | 28 | 34 |
| 12 | 78 | 242 | 355 | 310 | 280 | 39 | 46 |
| 14 | 78 | 277 | 410 | 310 | -- | 67 | 77 |
| 16 | 102 | 302 | 425 | 310 | -- | 89 | 108 |
| 18 | 114 | 341 | 462 | 310 | -- | 109 | 125 |
| 20 | 127 | 366 | 495 | 310 | -- | 128 | 168 |
| 24 | 154 | 424 | 586 | 310 | -- | 230 | 280 |
| 30 | 165 | 520 | 690 | 400 | -- | 284 | 312 |
| 36 | 200 | 590 | 738 | 400 | -- | 368 | 442 |
| 42 | 251 | 656 | 838 | 400 | -- | 713 | 856 |
| 48 | 276 | 720 | 945 | 640 | -- | 864 | 1010 |
尺寸与重量
驱动扭矩
| 通径 NPS(mm) | 最大压差 ΔP=1.0(MPa) | 最大压差 ΔP=2.0(MPa) |
|---|---|---|
| 50 | 14 | 26 |
| 65 | 18 | 30 |
| 80 | 26 | 48 |
| 100 | 38 | 63 |
| 125 | 86 | 132 |
| 150 | 110 | 203 |
| 200 | 210 | 395 |
| 250 | 358 | 668 |
| 300 | 529 | 1019 |
| 350 | 855 | -- |
| 400 | 1146 | -- |
| 450 | 1616 | -- |
| 500 | 2174 | -- |
| 600 | 3423 | -- |
| 700 | 5318 | -- |
| 800 | 7800 | -- |
| 900 | 12500 | -- |
| 1000 | 15000 | -- |
尺寸与重量
流量系数 Cv
| 公称通径 DN(mm) | 流量系数 Cv |
|---|---|
| 2 | 102 |
| 2-1/2 | 102 |
| 3 | 242 |
| 4 | 423 |
| 5 | 423 |
| 6 | 1160 |
| 8 | 2016 |
| 10 | 3066 |
| 12 | 4568 |
| 14 | 6325 |
| 16 | 8152 |
| 18 | 11023 |
| 20 | 13780 |
| 24 | 20486 |
| 28 | 31586 |
| 32 | 35612 |
| 36 | 47860 |
| 40 | 71460 |
