电动/齿轮传动平板闸阀 Class600

Name: 电动/齿轮传动平板闸阀 Class600
Brand: ZGV
SKU: 2537

分类闸阀系列

产品编号2537

销售支持提交询盘

返回闸阀系列 ↗

尺寸与重量

产品性能规范

压力等级(lb)	壳体试验(MPa)	高压密封试验(MPa)	低压密封试验(MPa)	适用温度(℃)	普通介质	抗硫介质
150	3.0	2.2	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂
300	7.5	5.5	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂
400	10.2	7.48	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂
600	15.0	11.0	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂
900	22.5	17.5	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂

尺寸与重量

产品采用标准

项目	类型	标准或要求
Design reference	—	API 6D
Design standard	—	API 6D; ASME B16.34
Structural length	Flanged	API 6D; ASME B16.10
Structural length	Welded connection	API 6D; ASME B16.10
Flanged ends	—	ASME B16.5; MSS SP44
Butt-welding ends	—	ASME B16.25
Test & inspection	—	API 6D; API 598

主要零件材质

主要零件材料表

序号	零件名称	普通型 GB	普通型 ASTM	抗硫型 GB	抗硫型 ASTM
1	阀体	WCB	A216-WCB	WCB	A216-WCB
2	闸板	16Mn+ENP	A105+ENP	1Cr18Ni9	A276-304
3	阀座	16Mn+PTFE	A105+PTFE	1Cr18Ni9+PTFE	A276-304+PTFE
4	O 型圈	NBR	NBR	FPM	FPM
5	阀杆	2Cr13	A276-420	1Cr18Ni9	A276-304
6	填料座	2Cr13	A276-420	2Cr13	A276-420
7	Y 圈	NBR	NBR	FPM	FPM
8	密封套	2Cr13	A276-420	2Cr13	A276-420
9	指示窗	薄膜	Film	薄膜	Film
10	排污挡块	25+Zn	A105+Zn	1Cr18Ni9	A276-304
11	注脂接头	25+Zn	A105+Zn	25+Zn	A105+Zn
12	螺柱	35CrMoA	A193-B7	35CrMoA	A193-B7
13	螺母	45	A194-2H	45	A194-2H
14	垫片	Flexible graphite+1Cr18Ni9	Graphite+304	Flexible graphite+1Cr18Ni9	Graphite+304
15	阀盖	WCB	A216-WCB	WCB	A216-WCB
16	支架	WCB	A216-WCB	WCB	A216-WCB
17	阀杆螺母	ZQA19-4	C95500	ZQA19-4	C95500
18	填料压板	25	A105	25	A105
19	手轮	25	A536-60-40-18	25	A536-60-40-18
20	指示罩	25	A105	25	A105

尺寸与重量

Class600 · 主要连接尺寸

规格 NPS	DN(mm)	法兰 L(mm)	对焊 L₁(mm)	轻型 L₂(mm)	手动 H(mm)	手动 H₂(mm)	手动 H₀(mm)	齿动 B(mm)	齿动 B₁(mm)	齿动 B₀(mm)	齿动装置	气动 P(mm)	气动 P₁(mm)	气动 P₀(mm)	电动 E(mm)	电动 E₁(mm)	电动 E₀(mm)	电动装置	无导流孔 H₃(mm)	有导流孔 H₁(mm)
2	50	292	--	--	468	335	300	505	430	310	BA-0	543	445	200	647	560	200	SMC-04	108	158
2 1/2	65	330	--	--	565	430	300	560	470	310	BA-0	663	570	200	702	610	200	SMC-04	125	190
3	80	356	--	--	625	440	350	610	510	310	BA-0	745	640	250	752	650	500	SMC-03	145	225
4	100	432	--	--	720	510	350	770	650	310	BA-0	870	740	250	950	820	500	SMC-03	165	255
6	150	559	--	--	910	630	400	965	800	310	BA-0	1135	930	350	1138	950	305	SMC-0	220	330
8	200	660	--	--	1145	800	500	1200	960	460	BA-1	1445	1170	350	1403	1130	305	SMC-0	280	410
10	250	787	--	--	1411	1060	500	1370	1090	460	BA-1	1786	1460	400	1575	1280	305	SMC-0	330	490
12	300	838	--	--	1590	1160	600	1560	1200	460	BA-1	2040	1630	450	1750	1410	305	SMC-1	380	570
14	350	889	--	--	--	--	--	1740	1350	460	BA-2	--	--	--	1930	1570	305	SMC-1	430	650
16	400	991	--	--	--	--	--	1970	1540	400	BA-2	--	--	--	2210	1700	305	SMC-1	480	735
18	450	1092	--	--	--	--	--	2260	1700	460	BA-2	--	--	--	2500	1940	458	SMC-2	530	810
20	500	1194	--	--	--	--	--	2420	1850	460	BA-2	--	--	--	2630	2020	458	SMC-2	580	905
22	550	1295	--	--	--	--	--	2685	2010	600	BA-3	--	--	--	2840	2240	610	SMC-3	640	1075
24	600	1397	--	--	--	--	--	2985	2190	600	BA-3	--	--	--	3100	2450	610	SMC-3	700	1160
26	650	1448	--	--	--	--	--	3160	2390	600	BA-3	--	--	--	3310	2610	610	SMC-3	760	1220
28	700	1549	--	--	--	--	--	3350	2550	600	BA-3	--	--	--	3500	2740	610	SMC-3	830	1330
30	750	1651	--	--	--	--	--	3470	2680	600	BAA-3	--	--	--	3690	2890	610	SMC-3	900	1415
32	800	1778	--	--	--	--	--	3880	2910	600	BAA-3	--	--	--	3900	3050	610	SMC-3	--	1540
36	900	2083	--	--	--	--	--	4250	3115	620	BAA-4	--	--	--	4330	3380	610	SMC-4	--	1650
40	1000	2150	--	--	--	--	--	4580	3395	620	BAA-4	--	--	--	4760	3710	610	SMC-4	--	1760
42	1050	2300	--	--	--	--	--	4885	3655	620	BAA-4	--	--	--	4970	3860	760	SMC-5	--	1840

电话邮箱

电动/齿轮传动平板闸阀 Class600

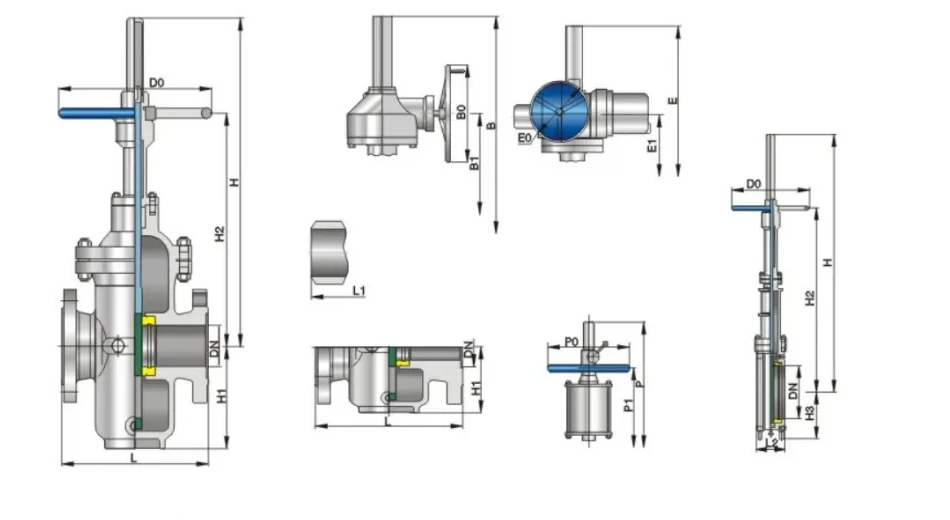

产品结构与视图。
