电动/齿轮传动平板闸阀 Class300

Name: 电动/齿轮传动平板闸阀 Class300
Brand: ZGV
SKU: 2536

分类闸阀系列

产品编号2536

销售支持提交询盘

返回闸阀系列 ↗

尺寸与重量

产品性能规范

压力等级(lb)	壳体试验(MPa)	高压密封试验(MPa)	低压密封试验(MPa)	适用温度(℃)	普通介质	抗硫介质
150	3.0	2.2	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂
300	7.5	5.5	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂
400	10.2	7.48	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂
600	15.0	11.0	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂
900	22.5	17.5	0.6	−29~121°C; or per customer requirement	Petroleum; natural gas; water	Natural gas and petroleum with H₂S and CO₂

尺寸与重量

产品采用标准

项目	类型	标准或要求
Design reference	—	API 6D
Design standard	—	API 6D; ASME B16.34
Structural length	Flanged	API 6D; ASME B16.10
Structural length	Welded connection	API 6D; ASME B16.10
Flanged ends	—	ASME B16.5; MSS SP44
Butt-welding ends	—	ASME B16.25
Test & inspection	—	API 6D; API 598

主要零件材质

主要零件材料表

序号	零件名称	普通型 GB	普通型 ASTM	抗硫型 GB	抗硫型 ASTM
1	阀体	WCB	A216-WCB	WCB	A216-WCB
2	闸板	16Mn+ENP	A105+ENP	1Cr18Ni9	A276-304
3	阀座	16Mn+PTFE	A105+PTFE	1Cr18Ni9+PTFE	A276-304+PTFE
4	O 型圈	NBR	NBR	FPM	FPM
5	阀杆	2Cr13	A276-420	1Cr18Ni9	A276-304
6	填料座	2Cr13	A276-420	2Cr13	A276-420
7	Y 圈	NBR	NBR	FPM	FPM
8	密封套	2Cr13	A276-420	2Cr13	A276-420
9	指示窗	薄膜	Film	薄膜	Film
10	排污挡块	25+Zn	A105+Zn	1Cr18Ni9	A276-304
11	注脂接头	25+Zn	A105+Zn	25+Zn	A105+Zn
12	螺柱	35CrMoA	A193-B7	35CrMoA	A193-B7
13	螺母	45	A194-2H	45	A194-2H
14	垫片	Flexible graphite+1Cr18Ni9	Graphite+304	Flexible graphite+1Cr18Ni9	Graphite+304
15	阀盖	WCB	A216-WCB	WCB	A216-WCB
16	支架	WCB	A216-WCB	WCB	A216-WCB
17	阀杆螺母	ZQA19-4	C95500	ZQA19-4	C95500
18	填料压板	25	A105	25	A105
19	手轮	25	A536-60-40-18	25	A536-60-40-18
20	指示罩	25	A105	25	A105

尺寸与重量

Class300 · 主要连接尺寸

规格 NPS	DN(mm)	法兰 L(mm)	对焊 L₁(mm)	轻型 L₂(mm)	手动 H(mm)	手动 H₂(mm)	手动 H₀(mm)	齿动 B(mm)	齿动 B₁(mm)	齿动 B₀(mm)	齿动装置	气动 P(mm)	气动 P₁(mm)	气动 P₀(mm)	电动 E(mm)	电动 E₁(mm)	电动 E₀(mm)	电动装置	无导流孔 H₃(mm)	有导流孔 H₁(mm)
1	25	165	165	--	370	260	180	--	--	--	--	--	--	--	--	--	--	--	70	90
1 1/4	32	178	178	--	385	270	180	--	--	--	--	--	--	--	--	--	--	--	80	115
1 1/2	40	190	190	--	420	300	250	--	--	--	--	--	--	--	--	--	--	--	85	130
2	50	216	216	--	458	325	250	--	--	--	--	533	435	200	--	--	--	--	100	137
2 1/2	65	241	241	--	565	420	300	--	--	--	--	653	565	200	--	--	--	--	106	169
3	80	282	282	--	615	430	300	--	--	--	--	735	635	250	--	--	--	--	124	184
4	100	305	305	150	710	500	300	770	650	310	BA-0	860	730	250	912	790	200	SMC-04	146	218
6	150	403	403	150	900	625	350	965	800	310	BA-0	1125	925	350	1155	960	500	SMC-03	206	311
8	200	419	419	180	1135	790	350	1200	960	310	BA-0	1435	1165	350	1390	1120	305	SMC-00	241	382
10	250	457	457	180	1401	1040	400	1360	1090	310	BA-0	1776	1450	400	1543	1240	305	SMC-00	303	476
12	300	502	502	200	1580	1150	450	1560	1200	310	BA-1	2030	1620	450	1745	1400	305	SMC-0	372	545
14	350	762	762	200	--	--	--	1740	1350	460	BA-1	2305	1900	500	1945	1580	305	SMC-0	405	645
16	400	838	838	218	--	--	--	1990	1540	460	BA-1	2568	2100	600	2135	1640	305	SMC-0	450	728
18	450	914	914	218	--	--	--	2160	1700	460	BA-1	2835	2320	700	2385	1840	305	SMC-1	490	800
20	500	991	991	229	--	--	--	2420	1850	460	BA-2	3120	2510	800	2660	2060	305	SMC-1	520	930
24	600	1143	1143	248	--	--	--	2800	2120	460	BA-2	3870	2960	900	3010	2310	305	SMC-1	600	1100
28	700	1346	1346	286	--	--	--	3200	2480	460	BA-2	--	--	--	3480	2880	458	SMC-2	685	1260
32	800	1524	1524	286	--	--	--	3640	2800	460	BA-2	--	--	--	3890	3020	458	SMC-2	720	1420
36	900	1727	1727	--	--	--	--	4050	3080	600	BA-3	--	--	--	4260	3200	458	SMC-2	820	1580
40	1000	1880	1880	--	--	--	--	4467	3400	600	BA-3	--	--	--	4677	3600	458	SMC-2	950	1720
42	1050	1981	1981	--	--	--	--	4650	3550	600	BA-3	--	--	--	4870	3790	610	SMC-3	1070	1800

电话邮箱

电动/齿轮传动平板闸阀 Class300

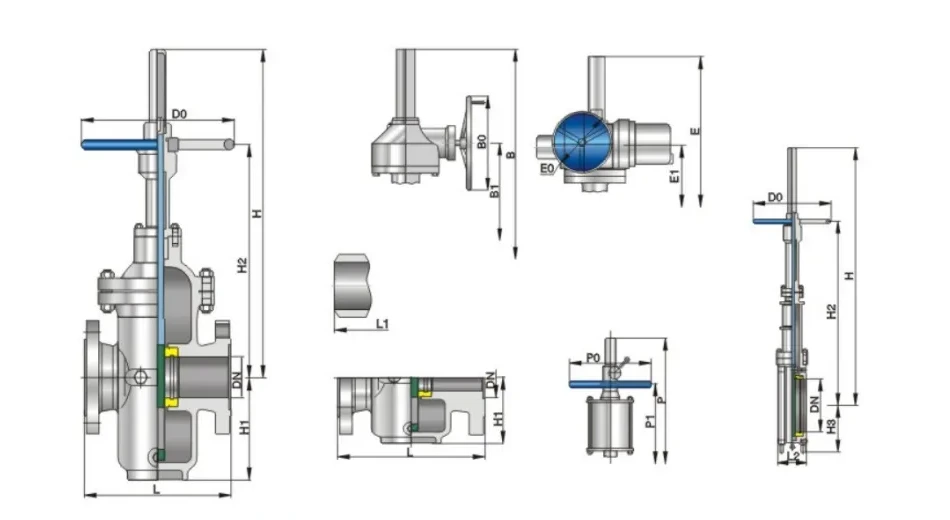

产品结构与视图。
