闸阀系列 / 产品 2532

波纹管闸阀 Class150/300

Name: 波纹管闸阀 Class150/300
Brand: ZGV
SKU: 2532

分类闸阀系列

产品编号2532

销售支持提交询盘

尺寸与重量

压力等级	规格(in)	DN(mm)	L(mm)	D(mm)	C(mm)	g(mm)	T(mm)	n-d	H 开(mm)	W(mm)	重量(kg)
150	1/2	15	108	90	60.5	35	11.5	4-16	253	100	15
150	3/4	20	117	100	70	43	13	4-16	292	125	19
150	1	25	127	110	79.5	51	14.5	4-16	335	160	23
150	1-1/2	40	165	125	98.5	73	18	4-16	442	180	35
150	2	50	178	150	120.5	92	19.5	4-19	536	200	38
300	1/2	15	140	95	66.5	35	14.5	4-16	265	100	17
300	3/4	20	152	115	82.5	43	16	4-19	310	125	21
300	1	25	165	125	89	51	18	4-19	345	160	25
300	1-1/2	40	190	155	114.5	73	21	4-22	450	180	37
300	2	50	216	165	127	92	22.5	8-19	548	200	40

主要零件材质

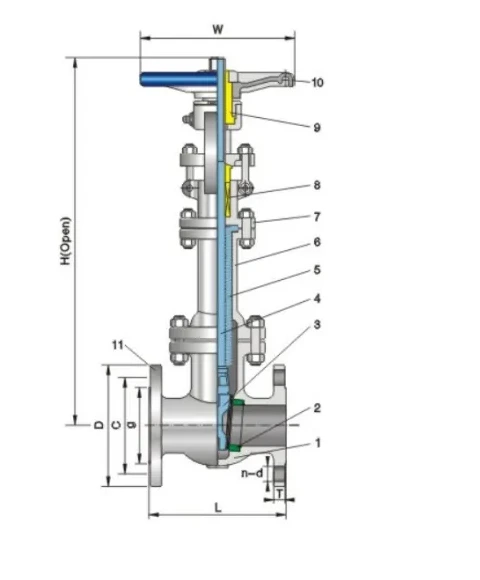

产品结构与视图。
