产品编号 2514 两片式固定球阀 Class150/300

球阀系列 / 产品 2514

两片式固定球阀 Class150/300

分类球阀系列

产品编号2514

销售支持提交询盘

返回球阀系列 ↗

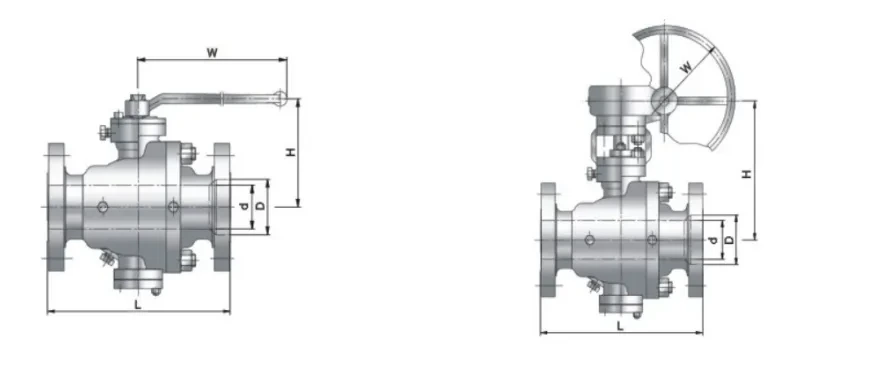

两片式固定球阀 Class150/300的结构图与产品视图

尺寸与重量

Class150 · 全通径

规格(in)	D(mm)	L(mm)	H(mm)	W(mm)	重量(kg)
2	51	178	165	230	17
3	76	203	193	400	33
4	102	229	231	460	50
6	152	394	390	1000	93
8	203	457	495	*500	166
10	254	533	505	*500	273
12	305	610	560	*500	475
14	337	686	600	*500	570
16	387	762	750	*500	778
18	438	864	845	*500	935
20	489	914	910	*500	1190
22	540	--	1000	*500	1346
24	591	1067	1065	*500	1579

尺寸与重量

Class150 · 缩径

规格(in)	d(mm)	D(mm)	L(mm)	H(mm)	W(mm)	重量(kg)
3×2×3	51	76	203	165	230	30
4×3×4	76	102	229	193	400	47
6×4×6	102	152	394	231	400	90
8×6×8	152	203	457	390	460	161
10×8×10	203	254	533	495	1000	268
12×10×12	254	305	610	505	*500	467
14×12×14	305	337	686	560	*500	560
16×14×16	337	387	762	600	*500	766
18×16×18	387	438	864	750	*500	902
20×18×20	438	489	914	845	*500	1130
22×20×22	489	540	1016	910	*500	1300
24×22×24	540	591	1067	1000	*500	1520

尺寸与重量

Class300 · 全通径

规格(in)	D(mm)	L(mm)	H(mm)	W(mm)	重量(kg)
2	51	216	165	230	18
3	76	283	193	400	40
4	102	305	231	750	63
6	152	403	390	1000	150
8	203	502	495	1500	240
10	254	568	505	*500	305
12	305	648	560	*500	507
14	337	762	600	*500	602
16	387	838	750	*500	1000
18	438	914	845	*500	1160
20	489	991	910	*500	1320
22	540	1092	1000	*500	1540
24	591	1143	1065	*500	1874

尺寸与重量

Class300 · 缩径

规格(in)	d(mm)	D(mm)	L(mm)	H(mm)	W(mm)	重量(kg)
3×2×3	51	76	283	165	230	38
4×3×4	76	102	305	193	400	60
6×4×6	102	152	403	231	750	147
8×6×8	152	203	502	390	1000	234
10×8×10	203	254	568	495	1500	295
12×10×12	254	305	648	505	*500	488
14×12×14	305	337	762	560	*500	570
16×14×16	337	387	838	600	*500	910
18×16×18	387	438	914	750	*500	1020
20×18×20	438	489	991	845	*500	1280
22×20×22	489	540	1092	910	*500	1360
24×22×24	540	591	1143	1000	*500	1670

主要零件材质

主要零件材质

序号	部件名称	标准	不锈钢	酸性介质	低温介质
1	阀体	ASTM A216 WCB	ASTM A351 CF8M	ASTM A216 WCB	ASTM A352 LCB
2	阀体螺栓	ASTM A193 B7	ASTM A193 B8	ASTM A193 B7M	ASTM A320 L7M
3	阀体螺母	ASTM A194 2H	ASTM A194 8	ASTM A194 2HM	ASTM A194 7M
4	垫片	316ss+Graphite	316ss+Graphite	316ss+Graphite	316ss+Graphite
5	阀盖	Carbon steel	S.S.	Carbon steel	Carbon steel
6	固定支撑	ASTM A216 WCB/ENP	ASTM A216 WCB/ENP	ASTM A216 WCB/ENP	ASTM A216 WCB/ENP
7	止推垫片	316+PTFE+MoS2	316+PTFE+MoS2	316+PTFE+MoS2	316+PTFE+MoS2
8	螺栓	ASTM A193 B7	ASTM A193 B8	ASTM A193 B7M	ASTM A320 L7M
9	螺母	ASTM A194 2H	ASTM A194 8	ASTM A194 2HM	ASTM A194 7M
10	O 型圈	NBR	NBR	NBR	NBR
11	轴承	316+PTFE+MoS2	316+PTFE+MoS2	316+PTFE+MoS2	316+PTFE+MoS2
12	排污塞	Assembly	Assembly	Assembly	Assembly
13	阀座插件	25% Glass-filled PTFE	25% Glass-filled PTFE	25% Glass-filled PTFE	25% Glass-filled PTFE
14	O 型圈	NBR	NBR	NBR	NBR
15	阀座弹簧	ASTM A105/ENP	ASTM A182 F316	ASTM A106/ENP	ASTM A350 LF2/ENP
16	阀座弹簧	Inconel X-750	Inconel X-750	Inconel X-750	Inconel X-750
17	球体	ASTM A105/ENP	ASTM A182 F316	ASTM A105/ENP	ASTM A350 LF2/ENP
18	阀杆	ASTM A182 F316	ASTM A182 F316	ASTM A182 F316	ASTM A182 F316
19	注脂装置	Assembly	Assembly	Assembly	Assembly
20	注脂装置	Assembly	Assembly	Assembly	Assembly
21	O 型圈	NBR	NBR	NBR	NBR
22	O 型圈	NBR	NBR	NBR	NBR
23	注脂装置	Assembly	Assembly	Assembly	Assembly
24	垫片	316ss+Graphite	316ss+Graphite	316ss+Graphite	316ss+Graphite
25	填料	Graphite	Graphite	Graphite	Graphite
26	螺栓	ASTM A193 B7	ASTM A193 B8	ASTM A193 B7M	ASTM A320 L7M
27	螺母	ASTM A194 2H	ASTM A194 8	ASTM A194 2HM	ASTM A194 7M
28	填料	ASTM A182 F316	ASTM A182 F316	ASTM A182 F316	ASTM A182 F316
29	填料压盖	ASTM A216 WCB	ASTM A351 CF8M	ASTM A216 WCB	ASTM A352 LCB
30	螺栓	ASTM A193 B7	ASTM A193 B8	ASTM A193 B7M	ASTM A320 L7M
31	螺母	ASTM A194 2H	ASTM A194 8	ASTM A194 2HM	ASTM A194 7M
32	螺栓	ASTM A193 B7	ASTM A193 B8	ASTM A193 B7M	ASTM A320 L7M
33	螺母	ASTM A194 2H	ASTM A194 8	ASTM A194 2HM	ASTM A194 7M
34	蜗轮	Assembly	Assembly	Assembly	Assembly
35	定位键	Carbon steel	S.S.	Carbon steel	ASTM A182 F304
36	支架	ASTM A216 WCB	ASTM A351 CF8M	ASTM A216 WCB	ASTM A352 LCB
37	螺栓	Carbon steel	S.S.	Carbon steel	Carbon steel
38	轴承	316+PTFE+MoS2	316+PTFE+MoS2	316+PTFE+MoS2	316+PTFE+MoS2
