产品编号 2512 两片式浮动球阀 Class600/900

球阀系列 / 产品 2512

两片式浮动球阀 Class600/900

分类球阀系列

产品编号2512

销售支持提交询盘

返回球阀系列 ↗

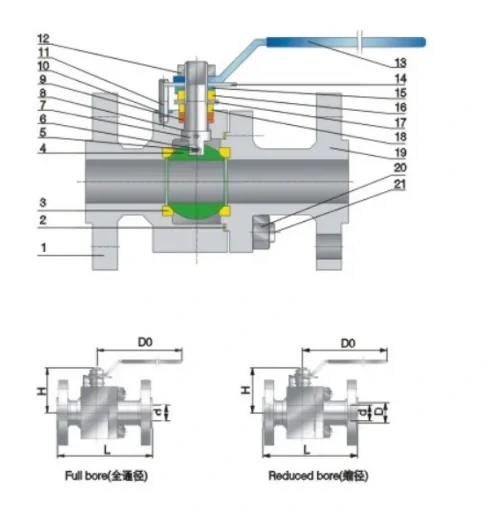

两片式浮动球阀 Class600/900的结构图与产品视图

主要零件材质

Class600/900 主要零件材质

序号	部件	材料
1	阀体	ASTM A105
2	垫片	PTFE
3	阀座	R-PTFE
4	球体	304 S.S.
5	钢球	304 S.S.
6	防静电弹簧	304 S.S.
7	阀杆	ASTM A182 F6a
8	垫片	PTFE
9	填料	PTFE
10	钢球压盖	AISI 1045
11	螺钉	ASTM A193 Gr.B7
12	螺母	ASTM A194 Gr.2H
13	手柄	ASTM A216 Gr.WCB
14	限位块	AISI 1010 Zinc-coated
15	止推垫片	AISI 1045
16	螺母	ASTM A194 Gr.2H
17	弹簧	304 S.S.
18	填料压套	ASTM A276 410
19	阀盖	ASTM A105
20	螺母	ASTM A194 Gr.2H
21	螺栓	ASTM A193 Gr.B7

尺寸与重量

Class600 · 全通径

NPS(in)	D(mm)	L(mm)	H(mm)	D₀(mm)	重量(kg)
1/2	13	165	98	140	3.0
3/4	19	190	103	140	4.8
1	25	216	122	170	6.5
1-1/2	38	241	135	260	12.0
2	51	292	151	300	15.0
3	76	356	177	450	28.0

尺寸与重量

Class600 · 缩径

NPS(in)	d(mm)	D(mm)	L(mm)	H(mm)	D₀(mm)	重量(kg)
3/4×1/2	13	19	190	98	140	2.8
1×3/4	19	25	216	103	140	3.2
1-1/2×1	25	38	241	122	170	5.5
2×1-1/2	38	51	292	135	260	7.1
3×2	51	76	356	151	300	12.8
--	--	--	--	--	--	--

尺寸与重量

Class900 · 全通径

NPS(in)	D(mm)	L(mm)	H(mm)	D₀(mm)	重量(kg)
1/2	13	216	115	160	4.2
3/4	19	229	122	230	9.6
1	25	254	125	230	13.8
1-1/2	38	305	157	400	21.8
2	51	368	178	400	39.0
3	76	381	208	500	58.0

尺寸与重量

Class900 · 缩径

NPS(in)	d(mm)	D(mm)	L(mm)	H(mm)	D₀(mm)	重量(kg)
3/4×1/2	13	19	229	115	160	5.6
1×3/4	19	25	254	122	230	6.8
1-1/2×1	25	38	305	125	230	12.0
2×1-1/2	38	51	368	157	400	16.5
3×2	51	76	381	178	400	24.0
--	--	--	--	--	--	--
